5.2.2 内走廊式构成

使用内走廊式构成有两种主要的对箱体的利用可能性，一种是使用箱体内部空间分割出交通空间，另一种是使用附加结构，包括附加轻钢结构、混凝土结构或者横向放置的箱体（图 5.51）。内走廊式布局建筑的设计方式与外走廊式基本相同，但减少了外走廊所需的附加结构。需注意的是，当使用两箱体拼接时，需要对箱体进行额外的支撑（表 5.3）。

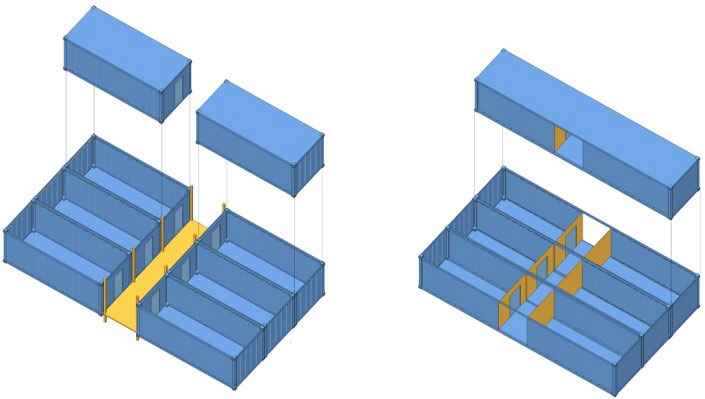

(a)附加走廊结构 (b)箱体中切割、分隔出走廊

图 5.51 内走廊式箱体及交通构成方式

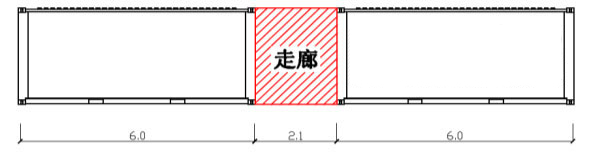

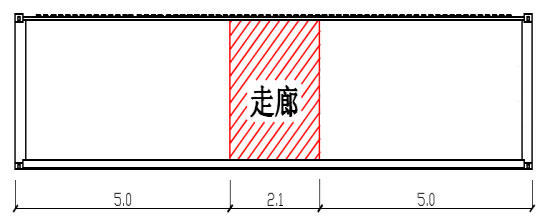

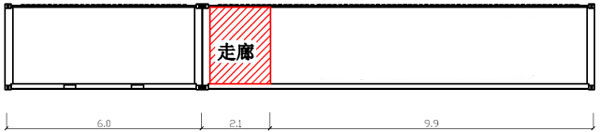

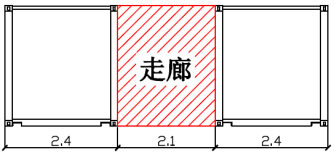

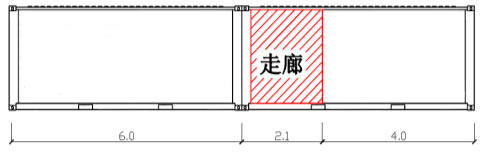

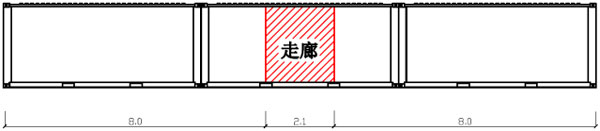

表 5.3 内走廊式构成布局示意图

内走廊布置方式示意图 总进深 两侧房间进深 两侧箱体长度方向平行于走廊 6.9米 2.4米/2.4米 走廊使用40英尺箱体中部 12.0米 5.0米/5.0米 走廊使用附加结构 14.1米 6.0米/6.0米 走廊位于20英尺箱体内部 12.0米 6.0米/4.0米 走廊位于40英尺箱体 18.0米 6.0米/9.9米 走廊位于20英尺箱体中部 18.0米 8.0米/8.0米

阿姆斯特丹 qubic 集装箱学生公寓建筑群，于2005年建成，共设计了715套学生公寓。建筑为共三层，每层在进深方向由三个20英尺集装箱组成，其中中部箱体中央为交通走廊和卫生间设施，分别与进深方向两端的居住箱体拼接，组成完整的单元套间（图 5.52）。箱体固定在坚实的混凝土基础上，顶部为附加轻钢屋面，出挑深远的轻钢遮阳屋面由钢结构立柱支撑。在箱体的组合过程中，抽掉一部分集装箱箱体形成空中花园，并在每个箱体的外立面覆盖由有机玻璃及塑料制成的装饰面板，在造型上形成丰富的表情（图 5.53）。

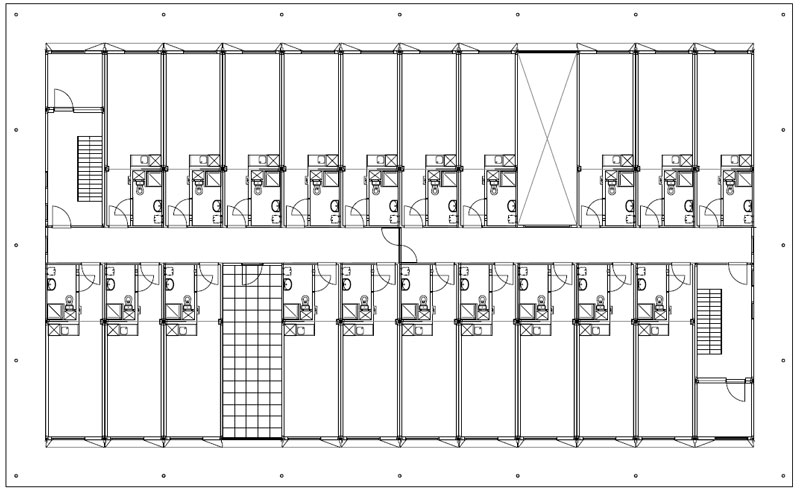

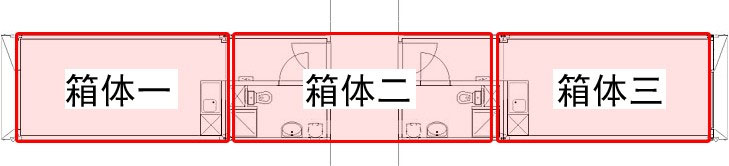

图 5.52 阿姆斯特丹 qubic 集装箱学生公寓箱体构成及平面图

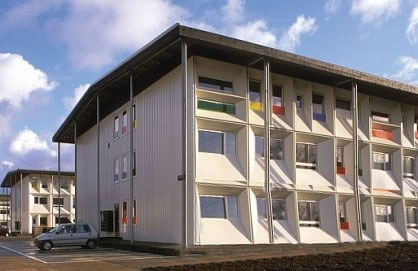

图 5.53 阿姆斯特丹 qubic 集装箱学生公寓照片
