斯坦科·保罗自己建造的集装箱住宅,通过两个水平放置的20英尺标准集装箱和中央木质的附加结构构成(图 5.4)。木质附加结构的角柱落在集装箱箱体顶面,屋顶斜向箱体侧部排水,并在侧板的地方附加胶合板、预制门窗等设备,形成木质盒子空间,与集装箱融合为一体。两个箱体中间的间隙空间作为起居空间加以利用,集装箱内作为卧室、储藏、卫生间等空间。
图 5.4 斯坦科•保罗集装箱住宅
同济大学参与美国太阳能十项全能大赛而设计的参赛作品 Y 型集装箱实验性住宅(图 5.5),由六个20英尺集装箱装配改造而来,每两个箱体作为一组,三组箱体之间成120度排列,组成Y字型的平面布局。中间剩余的三角形区域使用玻璃和钢结构拼合完成。
图 5.5 同济大学 Y 型住宅
5.1.2 垂直拼合设计
5.1.2.1 上下箱体平行对齐放置
集装箱上下箱体平行放置是垂直拼合最常见的方式,在这种拼合方式中,力的传导最为短捷,有利用于模块化的结构特点发挥。通过两箱体、三箱体甚至多箱体的上下平行对齐方式(图 5.6),可以建造出各种以单箱体尺寸为模数的集装箱建筑物。作为上下箱体放置的高度模数,单个箱体高度为2.59米。据此可以方便地推算出两箱体的建筑高度为5.18米,三箱体建筑高度为7.77米,乃至多箱体垂直拼合建筑的大致高度。

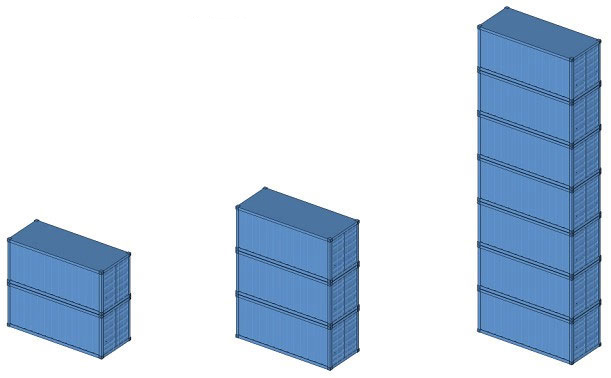

图 5.6 集装箱上下箱体平行放置
