集装箱建筑适应性设计与建造研究(25)

箱体的水平拼合不仅仅只限于箱体长度方向平行拼合、垂直拼合,还可以对箱体进行改造,创造出更多种类的拼合形式。同时,箱体的拼合也不仅仅能用于单层建筑,还可以适用于复杂集装箱建筑的功能空间构成。

韩国 APAP 集装箱艺术学校由 LOT-EK 设计事务所设计,底层架空,二层为其主要的使用空间。建筑在二层部分使用了8个40英尺集装箱箱体进行水平拼合。在拼合时将每个箱体两端斜向45度的角部切去,将箱体面积减为23.7平方米,每两个箱体在端部拼合为90度直角构成为一组,面积为47.4平方米。并通过水平叠加,将四组成90度的箱体组合结合在一起,形成完整的平面空间,总面积为189.6平方米(图 5.2)。

韩国APAP集装箱艺术学校二层平面图示意,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

(a)二层平面图示意

韩国APAP集装箱艺术学校建造过程,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

(b)建造过程

韩国APAP集装箱艺术学校模型效果图,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

(c)模型效果图

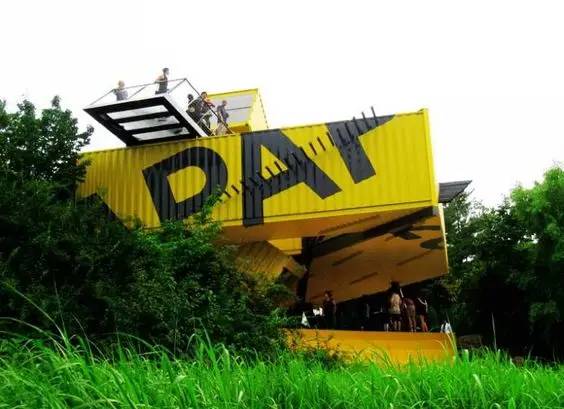

韩国APAP集装箱艺术学校实景照片,集装箱房屋,集装箱活动房,住人集装箱,集装箱住宅,集装箱建筑

(d)实景照片

图 5.2 韩国 APAP 集装箱艺术学校

5.1.1.2 附加结构的拼合设计

箱体在水平方向拼合时通过附加结构,可以形成新的空间,扩大箱体适应高度、宽度方向空间需求的能力,增加了建筑物理性能、甚至结构及构造方面的适应能力。

位于哥斯达黎加被称为“竹屋”的集装箱建筑(图 5.3),采用两个40尺集装箱以及中部的钢结构拼接而成,中部钢结构与集装箱箱体在地面处接平,在屋顶处高出箱体顶面利用升起的高窗进行通风采光。高窗顶面的材料使用集装箱箱体切割下的废材。整个建筑不使用空调设备而使用被动通风,利用自然通风来满足对室内舒适度的要求。

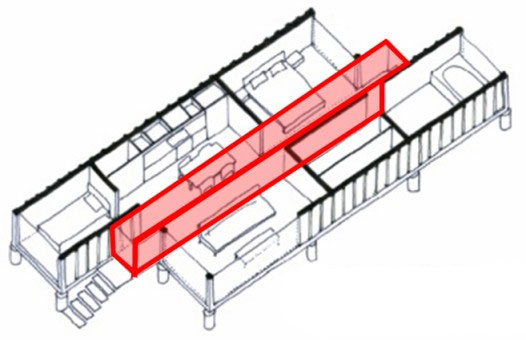

哥斯达黎加竹屋集装箱住宅平面设计图,集装箱房屋,集装箱活动房,住人集装箱,集装箱建筑

哥斯达黎加竹屋集装箱住宅实物照片,集装箱房屋,集装箱活动房,住人集装箱,集装箱建筑

图 5.3 哥斯达黎加“竹屋”集装箱住宅
