集装箱模块化组合房屋技术规程(4)

4.2 模块组合

4.2.1 集装箱房屋模块应在箱体尺寸范围内,按使用功能要求合理地进行空间设计,其基本模块单元可按表 4.2.1采用,集装箱居住、办公模块设计可按附录 B的示例确定。

4.2.2 集装箱模块组合可采用下列典型布置方式:

① 独立使用或简单组合:

单个集装箱独立使用或简单组合,具有功能独立性,可用于营地式单层房屋(表 4.2.1)。

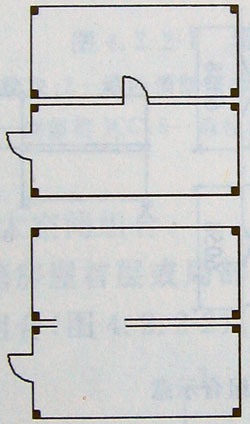

表 4.2.1 集装箱基本模块

类别 20英尺集装箱 40英尺集装箱 单箱模块 20英尺集装箱单箱模块 40英尺集装箱单箱模块 组合箱模块 局部或断续连通 20英尺集装箱局部或断续连通组合箱模块 40英尺集装箱局部或断续连通组合箱模块 连续连通 20英尺集装箱连续连通组合箱模块 40英尺集装箱连续连通组合箱模块

② 廊式组合:

箱模块竖向叠置,平面组合为廊式房屋,通过内(外)廊连接成为整体,并配置设备系统。可用于宿舍、旅馆、住宅、办公等多层建筑(图 4.2.2-1)。

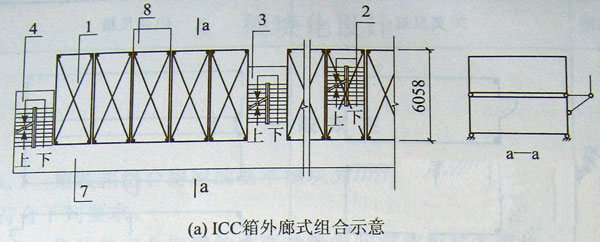

ICC箱外廊式组合示意,集装箱组合房屋

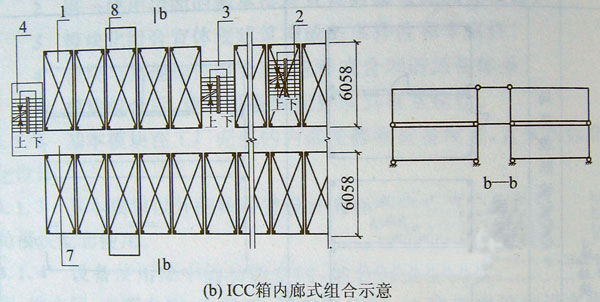

ICC箱内廊式组合示意,集装箱组合房屋

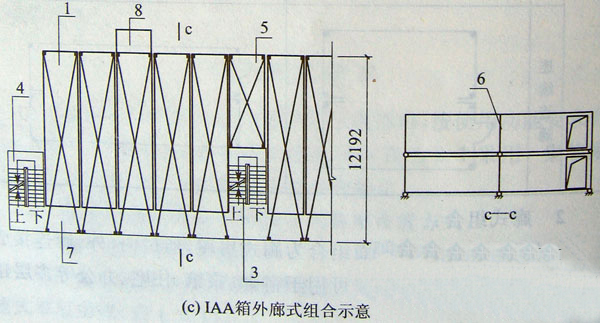

IAA箱外廊式组合示意,集装箱组合房屋

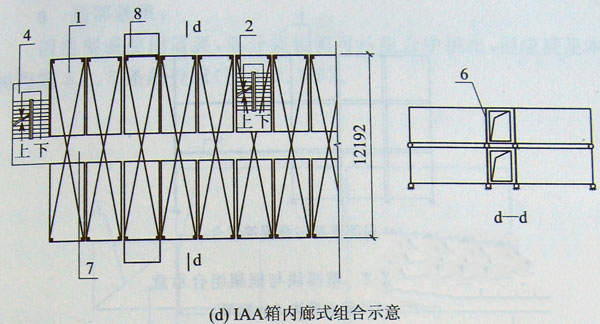

IAA箱外廊式组合示意,集装箱组合房屋

图 4.2.2-1 集装箱廊式组合示意

1-基本模块;2-箱内预制楼梯;3-构件组装楼梯;4-外装钢楼梯;

5-调整箱 ICC;6-暗柱(必要时设);7-走廊;8-阳台
